För att vår styrbox ska klara de "elektriska störningar" som genereras i skåplåsen så måste en skyddskomponent monteras i direkt närhet till låset. Våra beräkningar visar att när fler än 3 lås används i samma krets ska skyddskomponent används. Gärna alltid.
Här visar vi hur vårt skyddspaket monteras. Det är inte helt enkelt så om du inte är erfarenhet av att koppla el så ska du ta hjälp.
Paket består av
I vårt skyddspaket finns följande delar
2st skarvklämmor - röd.
1st skyddskomponent - blå.
Montering
Skyddskomponenten ska monteras så nära låset som möjlighet. Dock är det inte praktiskt att montera närmare än 10 cm.

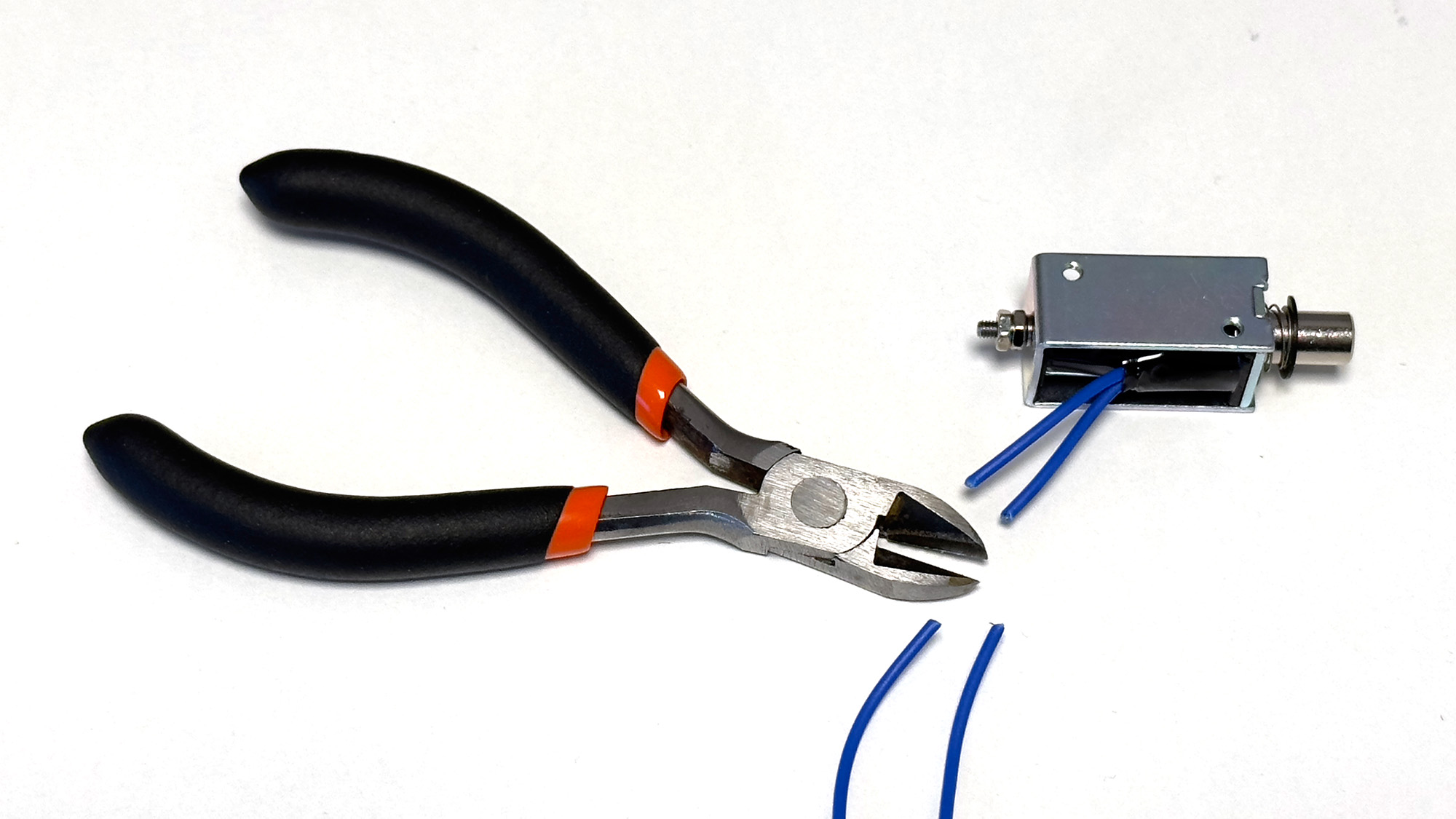

Börja med att klippa av de båda kablarna som går från låset. Plus / Minus spelar ingen roll.

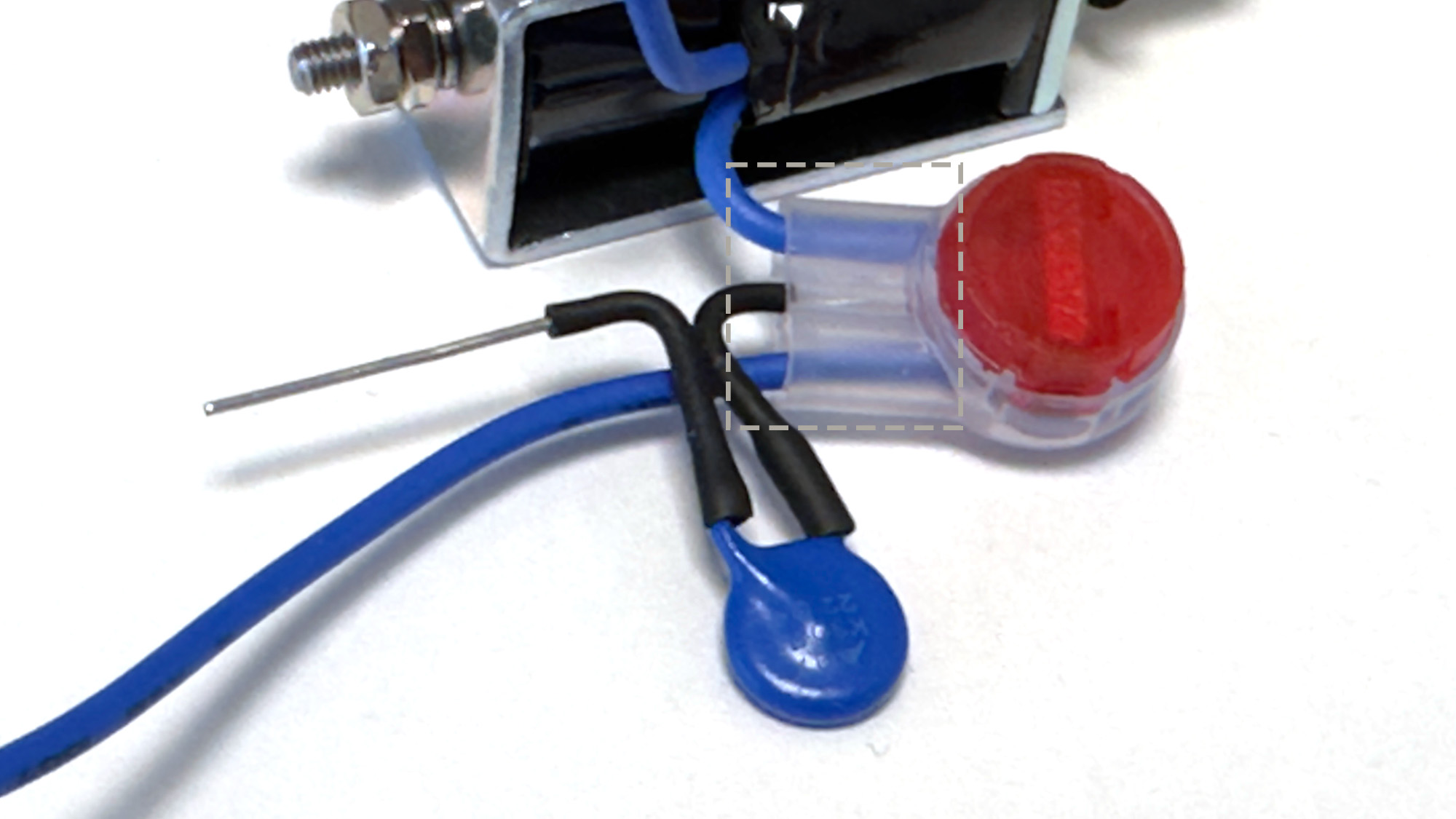

För in de avklippta kablarna och skyddskomponenten i den ena skarvklämman.

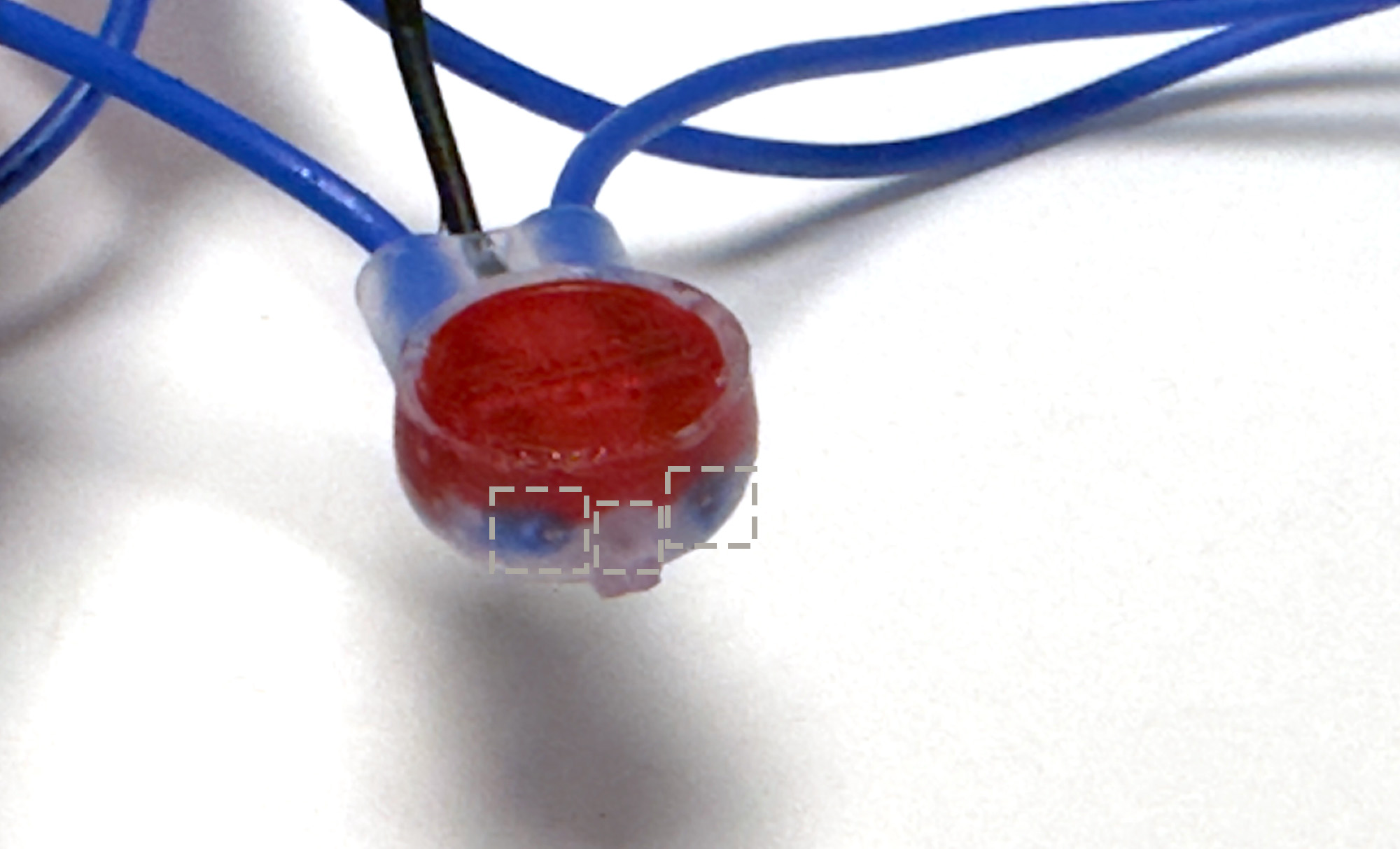

Observera att vara noga med att kablarna och skyddskomponenten verkligen förs in så långt det går in i skarvklämman.

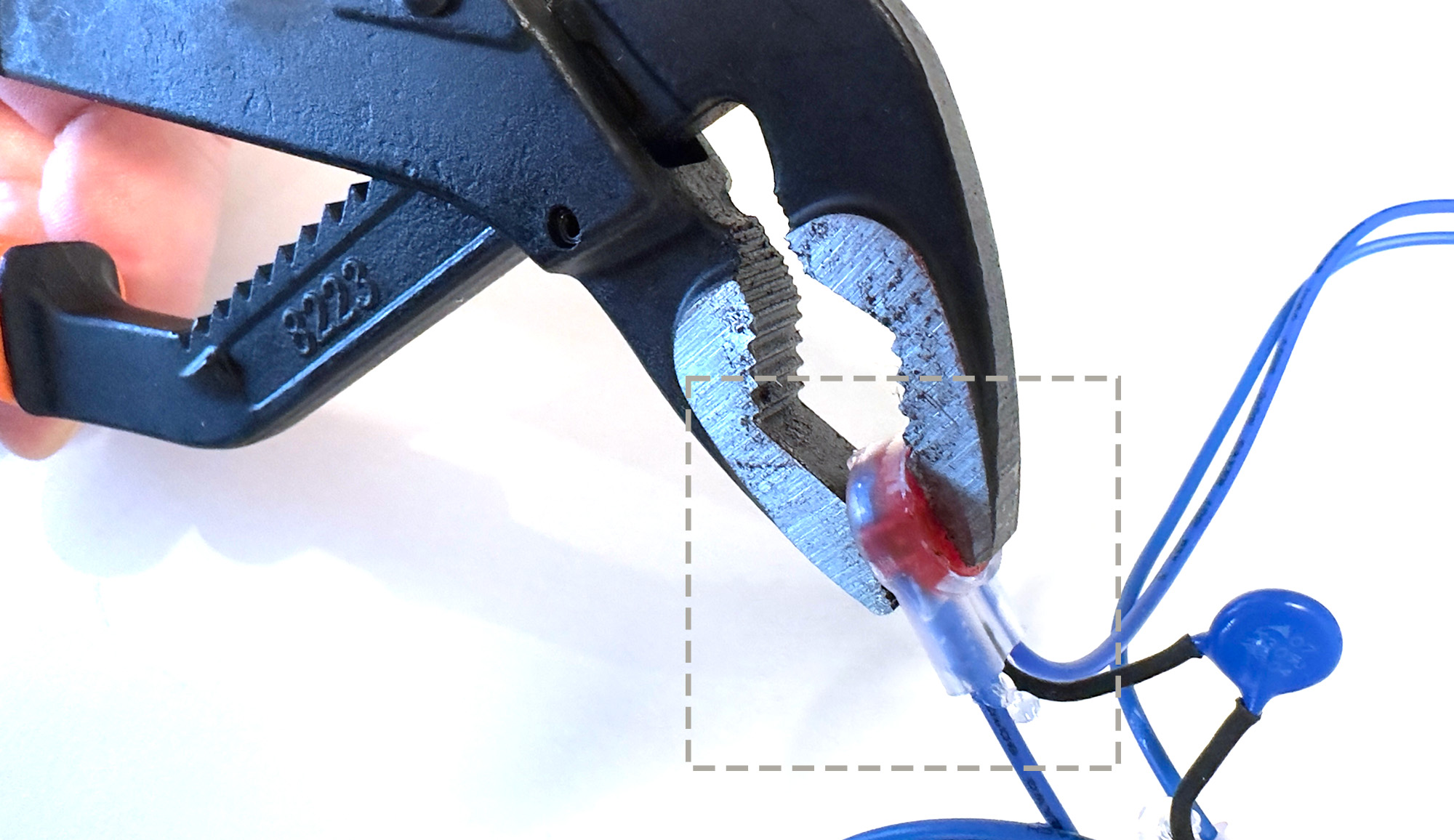

Kläm ihop skarvklämman. Detta gör att den avklippta kabeln återigen får kontakt samtidigt som skyddskomponenten kopplas samman.
Gör samma sak med den andra kabeln.

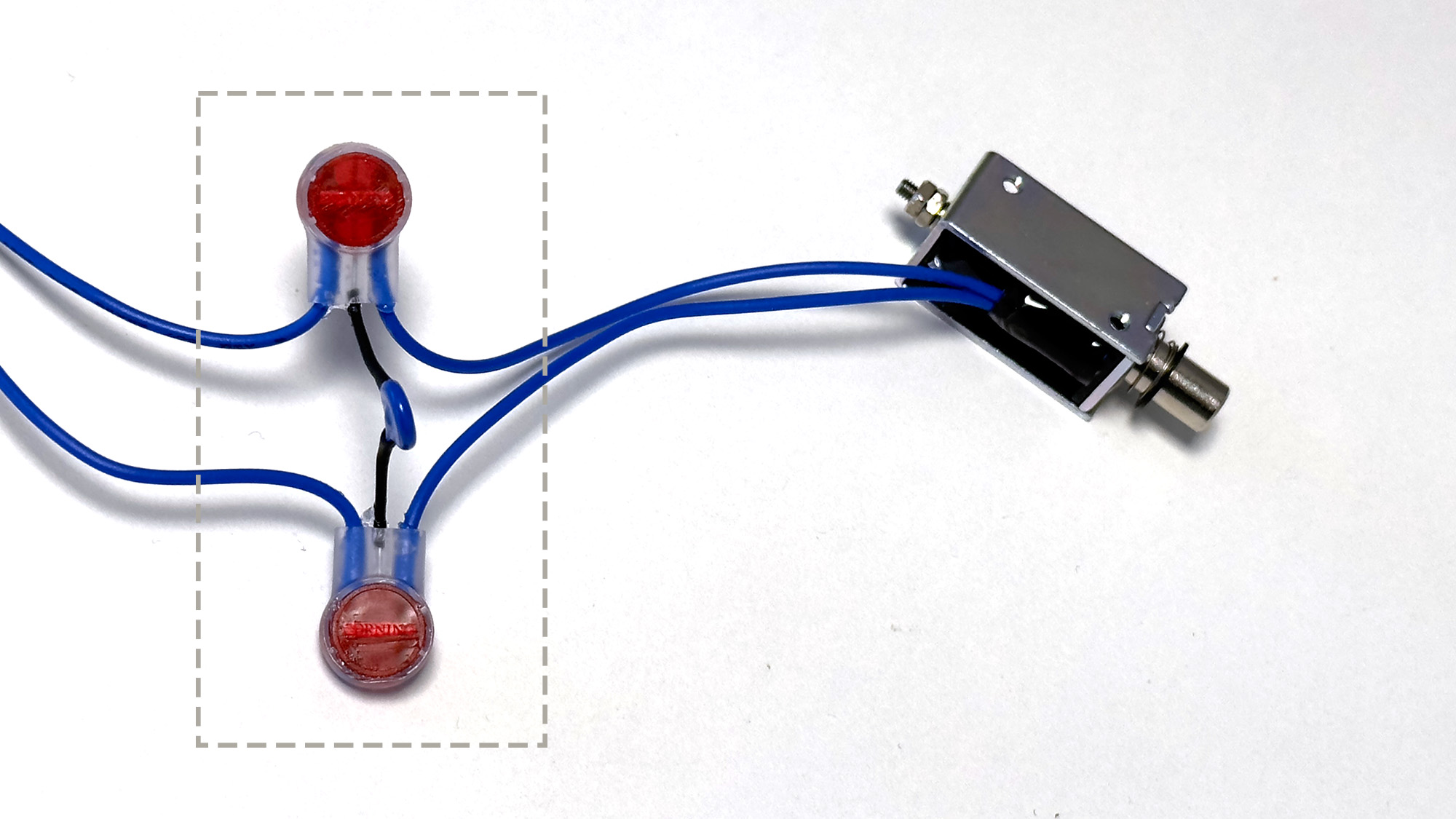

Slutresultatet blir likt ovan. Kretsen är återigen intakt. Och skyddskomponenten har kopplats samman. Nu finns ett fullgott skydd för styrboxen.
Alternativ montering
Syftet med beskrivningen ovan är att visa ett förslag på hur varistorn kan monteras i kretsen. Vi skickar med två skarvklämmor som är enkla att använda - bara att klämma ihop, kräver inte att kablarna skalas mm. Men det viktiga är inte att en sådan skarvklämma används. Vi jobbar normalt mycket med Wago-kontakter. Det är en bra lösning. Det kräver dock att kablarna skalas och en Wago är inte optimal till så tunna kablar som varistorns ben motsvarar. Det går ju också att skala och löda fast varistorn utan att klippa kabeln. Vi har inga åsikter i hur varistorn monteras - bara att den monteras.
Elslutbläck
När styrboxen kopplas till ett elslutbläck måste en skyddsdiod alltid användas! Detta vet låssmed / elektriker om. Oftast finns en skyddsdiod redan monterad på elslutbläcket så det är inget praktiskt problem. Men det måste kontrolleras.
Status 2024-03-11
Under alla de år som vi har jobbat med det vi gör - olika styrboxar, olika lås, koppla in till elslutbläck mm så har vi aldrig upplevt några problem trots att vi aldrig använd oss av styddskomponenten i våra installationer. Det var först under vintern 2023/2024 som det har uppdagats att våra relä under vissa omständigheter kan slitas ut och gå sönder. Enligt våra erfarenheter så uppstår problemet först när 4 eller fler lås kopplas samman i samma krets utan att använda skyddskomponenter. Lösningen som vi nu ser är att eftermontera skyddskomponenter, enligt ovan, till alla lås när det används fler än 4 lås i samma krets. Såklart måste alla nya installationer använda skyddskomponenter.
Eventuellt räcker det med en varistor i kretsen trots att det finns flera lås. Enklare montering men i dagsläget kan vi inte se om det är ett tillräckligt skydd. Vi har i vårt lapp testat med 5 lås, en varistor, över 20.000 låsöppningar utan problem. Vi har även testat med 5 lås, en varistor på varje lås och över 40.000 låsöppningar utan problem. Testerna fortsätter och mer info kommer löpande...
